polarimeter

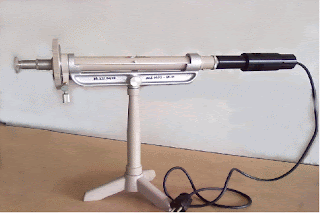

 Alat Polarimeter

Polarimeter merupakan alat yang digunakan untuk mengukur besarnya putaran optik yang dihasilkanoleh suatu zat yang bersifat optis aktif yang terdapat dalam larutan. Jadipolarimeter ini merupakan alat yang didesain khusus untuk mempolarisasi cahaya oleh suatusenyawa optis aktif. Senyawa optis aktif adalah senyawa yang dpat memutar bidang polarisasi,sedangkan yang dimaksud dengan polarisasi adalah pembatasan arah getaran (vibrasi) dalamsinar atau radiasi elektromagnetik yang lain. Untuk mengetahui besarnya polarisasi cahaya olehsuatu senyawa optis aktif, maka beesarnya perputaran itu bergantung pada beberapa faktor yakni:struktur molekul, temperatur, panjang gelombang, banyaknya molekul pada jalan cahaya, jeniszat, ketebalan, konsentrasi dan juga pelarut. Polarisasi bidang dilakukan dengan melewatkancahaya biasa menembus sepasang kristal kalsit atau menembus suatu lensa polarisasi. Jikacahaya terpolarisasi-bidang dilewatkan suatu larutan yang mengandung suatu enantiomer tunggalmaka bidang polarisasi itu diputar kekanan atau kekiri. Perputaran cahaya terpolarisasi-bidangini disebut rotasi optis. Suatu senyawa yang memutar bidang polarisasi suatu senyawaterpolarisasi-bidang dikatakan bersifat aktif optis. Karena inilah maka enantimer-enantiomerkadang-kadang disebut isomer optis.Prinsip kerja alat polarimeter adalah sebagai berikut, sinar yang datang dari sumbercahaya (misalnya lampu natrium) akan dilewatkan melalui prisma terpolarisasi (polarizer),kemudian diteruskan ke sel yang berisi larutan. Dan akhirnya menuju prisma terpolarisasi kedua(analizer). Polarizer tidak dapat diputar-putar sedangkan analizer dapat diatur atau di putar sesuaikeinginan. Bila polarizer dan analizer saling tegak lurus (bidang polarisasinya juga tega lurus),maka sinar tidak ada yang ditransmisikan melalui medium diantara prisma polarisasi. Pristiwa inidisebut tidak optis aktif. Jika zat yang bersifat optis aktif ditempatkan pada sel dan ditempatkandiantara prisma terpolarisasi maka sinar akan ditransmisikan. Putaran optik adalah sudut yangdilalui analizer ketika diputar dari posisi silang ke posisi baru yang intensitasnya semakinberkurang hingga nol. Untuk menentukan posisi yang tepat sulit dilakukan, karena itu digunakanapa yang disebut “setengah bayangan” (bayangan redup).

Untuk mancapai kondisi ini, polarizer diatur sedemikian rupa, sehingga setengah bidangpolarisasi membentuk sudut sekecil mungkin dengan setengah bidang polarisasi lainnya.Akibatnya memberikan pemadaman pada kedua sisi lain, sedangkan ditengah terang. Bilaanalyzer diputar terus setengah dari medan menjadi lebih terang dan yang lainnya redup.

refraktometer

Pengertian Refraktometer Dan Indeks bias - Refraktometer adalah alat yang digunakan untuk mengukur kadar/ konsentrasi bahan terlarut. Misalnya gula, garam, protein, dsb. Prinsip kerja dari refraktometer sesuai dengan namanya adalah memanfaatkan refraksi cahaya. Refraktometer ditemukan oleh Dr. Ernest Abbe seorang ilmuan dari German pada permulaan abad 20.

Indeks bias adalah perbandingan kecepatan cahaya dalam udara dengan kecepatan cahaya dalam zat tersebut. Indeks bias berfungsi untuk identifikasi zat kemurnian, suhu pengukuran dilakukan pada suhu 20^oC dan suhu tersebut harus benar-benar diatur dan dipertahankan karena sangat mempengaruhi indeks bias. Harga indeks bias dinyatakan dalam farmakope Indonesia edisi empat dinyatakan garis (D) cahaya natrium pada panjang gelombang 589,0 nm dan 589,6 nm. Umumnya alat dirancang untuk digunakan dengan cahaya putih. Alat yang digunakan untuk mengukur indeks bias adalah refraktometer ABBE. Untuk mencapai kestabilan, alat harus dikalibrasi dengan menggunakan plat glass standart.

Refraktometer Abbe adalah refraktometer untuk mengukur indeks bias cairan, padatan dalam cairan atau serbuk dengan indeks bias dari 1,300 sampai 1,700 dan persentase padatan 0 sampai 95%, alat untuk menentukan indeks bias minyak, lemak, gelas optis, larutan gula, dan sebagainnya, indeks bias antara 1,300 dan 1,700 dapat dibaca langsung dengan ketelitian sampai 0,001 dan dapat diperkirakan sampai 0,0002 dari gelas skala di dalam

Pengukurannya didasarkan atas prinsip bahwa cahaya yang masuk melalui prisma-cahaya hanya bisa melewati bidang batas antara cairan dan prisma kerja dengan suatu sudut yang terletak dalam batas-batas tertentu yang ditentukan oleh sudut batas antara cairan dan alas.

Adapun prinsip kerja dari refractometer dapat digambarkan sebagai berikut :

1. Dari gambar dibawah ini terdapat 3 bagian yaitu : Sample, Prisma dan Papan Skala. Refractive index prisma jauh lebih besar dibandingkan dengan sample.
2. Jika sample merupakan larutan dengan konsentrasi rendah, maka sudut refraksi akan lebar dikarenakan perbedaan refraksi dari prisma dan sample besar. Maka pada papan skala sinar “a” akan jatuh pada skala rendah.
3. Jika sample merupakan larutan pekat / konsentrasi tinggi, maka sudut refraksi akan kecil karena perbedaan refraksi prisma dan sample kecil. Pada gambar terlihar sinar “b” jatuh pada skala besar.

TURBIDIMETER

       Turbidimeter merupakan alat yang berfungsi untuk mengukur atau menguji tingkat kekeruhan air. Dimana Turbidimeter mempunyai sifat optik akibat dispersi sinar dan dapat dinyatakan sebagai perbandingan cahaya yang dipantulkan terhadap cahaya yang tiba. Intensitas cahaya yang dipantulkan oleh suatu suspensi adalah fungsi konsentrasi jika kondisi-kondisi lainnya konstan

Metode pengukuran turbiditas :

1.      Pengukuran perbandingan intensitas cahaya yang dihamburkan terhadap intensitas cahaya yang datang

2.      Pengukuran efek ekstingsi yaitu kedalaman dimana cahaya mulai tidak tampak di dalam lapisan medium yang keruh

3.      Instrumen pengukur perbandingan Tyndall



·         Tiga jenis turbidimeter yang umum dipakai :

1.      Bench top dan portable turbidimeter : bench digunakan untuk menganalisa sampel ambil atas unit bench, biasanya digunakan sebagai laboratorium stasioner instrument dan tidak dimaksudkan untuk menjadi portable.

2.      On line instrument : biasanya dipasang di lapangan dan terus menerus menganalisa aliran sampel tumpah off dari proses unit sampling.

Prinsip kerja  turbidimeter : Sinar yang datang menegenai suatu partikel yang diteruskan dan ada yang dipantulkan, maka sinar yang diteruskan digunakan sebagai dasar pengukuran.
